Kuinka tuuletin voi vakauttaa savukaasujärjestelmääsi?

Abstrakti

Sisällysluettelo

Outline

• Selitä, missä linjassa Indusoitu tuuletin on ja miksi "alipaineen stabiilisuudella" on merkitystä.
• Muunna tyypilliset sivustovalitukset teknisiksi syiksi, jotka voit todella korjata.
• Anna koon tarkistuslista: mitä tietoja sinun on annettava (ja mitkä toimittajien tulee vahvistaa).
• Vertaa yleisiä rakennusvaihtoehtoja pöly-, korroosio-, korkea lämpötila- ja rikinpoistopalveluille.
• Käsittele elinkaariaiheita: energia, melu, tärinä, varaosat ja huoltovälit.
• Lopeta ostajavalmiilla toimilla ja selkeällä seuraavalla askeleella viedäksesi projektia eteenpäin.

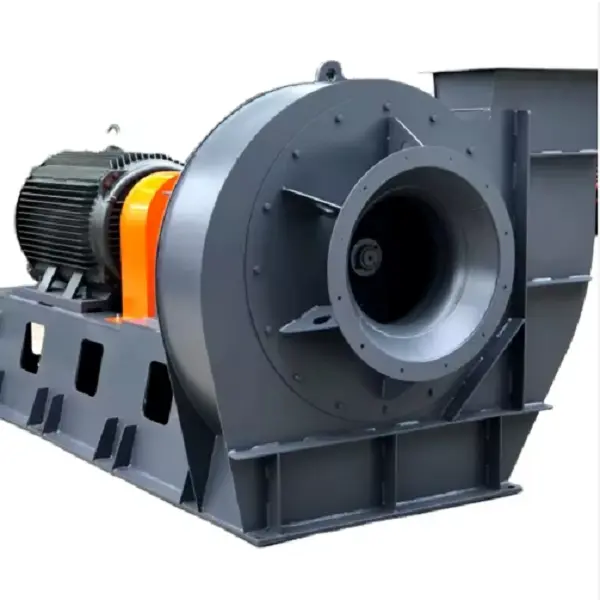

Mitä induced draft -fani todellisuudessa tekee

Monissa teollisuusjärjestelmissä savukaasupolku on ketju: uuni tai kattila → kanavat → pölynkeräys (sykloni, pussikammio, ESP) → pesuri tai rikinpoistovaihe → pino. Työn anIndusoitu vetotuuletinon istua alavirtaan jaVedäkaasua tämän ketjun läpi, mikä luo kontrolloidun alipaineen ylävirran osissa.

Kun tämä tuuletin on valittu oikein ja yhdistetty järkevään säätimeen (usein taajuusmuuttajaan), siitä tulee "liikenteenohjain" koko kaasujärjestelmällesi. Kun se on ali- tai ylimitoitettu tai ei vastaa järjestelmän vastusta, saat klassiset oireet: epävakaa veto, toistuvat hälytykset, jumiutuneet laitteet, suurempi päästöriski ja kalliit seisokit.

Tavalliset ostajan kipukohdat ja niiden piilotetut syyt

Useimmat projektit eivät epäonnistu, koska tuuletin "ei pyöri". Ne epäonnistuvat, koska tuuletin on pakko toimia kaukana tuulettimestaan tarkoitettu käyttöpiste tai koska rakenne ei vastaa kaasua, jota pyydät sitä siirtämään.

• "Luontomme vaihtelee aina, kun tuotanto muuttuu."Usein syynä on huono säätöalue, väärä puhallinkäyrän valinta tai aliarvioitu järjestelmän painehäviö huippuvirtauksessa.
• "Juoksupyörä kuluu liian nopeasti."Tyypillisesti hankaava pölykuorma, suuri nopeus siiven sisääntuloaukossa tai ylävirran erotuksen puuttuminen, mikä mahdollistaa hiukkasten iskeytymisen suoraan juoksupyörään.
• "Näemme korroosiota ja äkillistä suorituskyvyn heikkenemistä."Yleensä happamia/emäksisiä komponentteja tai kondensaatiota, joka aiheuttaa kemiallisen vaikutuksen hiiliteräspinnoille.
• "Tuuletin tukkeutuu jatkuvasti märkä- tai rikinpoistopalvelussa."Karkeille sisäpinnoille kerääntyviä sivutuotteita, tahmeaa pölyä tai lauhdejäämiä.
• "Melu ja tärinä saavat kaikki hulluksi."Yleensä epätasapaino, resonanssi kanavan tukien kanssa, huono perustus tai toiminta liian lähellä aalto-/epävakausalueita.
• "Sähkölaskumme on odotettua suurempi."Yleensä merkki ylisuuresta staattisesta painemarginaalista, tehottomasta toimintapisteestä tai huonosta vaimennusstrategiasta.
• "Ylläpito kestää liian kauan ja tuotanto vihaa meitä."Liittyy usein vaikeapääsyiseen sijoitteluun, nopeaan juoksupyörän tarkastukseen puuttumiseen tai suunniteltujen varaosien puutteeseen.

Valintatarkistuslista oikean koon saamiseksi

Jos haluat tarkan suorituskyvyn, toimittaja tarvitsee tarkat tiedot. Tässä on ostajaystävällinen luettelo, joka estää 80 % virheellisen valinnan ongelmia.

1. Virtausnopeusalue:kaasun vähimmäis-/normaali-/maksimitilavuus (sisällytä tuleva laajeneminen, jos todellinen, ei kuvitteellinen).
2. Kaasun lämpötila-alue:vakaan tilan ja huipputapahtumat; huomioi kaikki nopeat muutokset käynnistyksen/sammutuksen aikana.
3. Kaasun koostumus:syövyttäviä komponentteja, kosteutta ja onko kondensaatio mahdollista.
4. Pölykuormitus ja hiukkasten ominaisuudet:keskittymiskyky, hankauskyky ja se, onko pöly tahmeaa vai kuituista.
5. Järjestelmän vastus:painehäviö kanavien + laitteiden + pinon välillä tavoitevirtauksessa (ja kuinka se muuttuu suodattimien kuormituksen myötä).
6. Toimintafilosofia:pellin ohjaus vs nopeuden säätö; tarvitsetko tiukkaa vetovakautta.
7. Sivuston rajoitukset:jalanjälki, perustuksen rajat, käytettävissä oleva virtalähde, korkeus, ympäristön lämpötila.
8. Pääsy huoltoon:ensisijaiset tarkastuspisteet, nostomenetelmä ja varaosastrategia.

Kokoonpanoopas, jossa on käytännön vertailutaulukko

Jokaista tuuletinta ei pidä rakentaa samalla tavalla. Kaasuolosuhteet määräävät materiaalit, suojaukset ja sisäiset geometria, joka pitää suorituskyvyn vakaana ajan mittaan.

Hyvä valmistaja auttaa sinua sovittamaan kokoonpanon todelliseen käyttöympäristöösi, ei vain luettelon etikettiin. Monissa laitoksissa paras lopputulos saadaan yhdistetyllä lähestymistavalla: pölynkäsittely ylävirran puolella siipipyörän törmäyksen vähentämiseksi ja alavirran puolella. materiaalit/geometria, joka sietää kaiken, mikä vielä menee läpi.

Energiaa, melua ja luotettavuutta ilman yllätyksiä

Useimmat ostajat keskittyvät kysymykseen "voiko se osua ilmavirtaan?" mutta suurempi raha asuu siinä, mitä tapahtuu asennuksen jälkeen: virrankulutus, meluyhteensopivuus, tärinänvakaus ja se, ostatko varaosia neljännesvuosittain.

• Valitse vaihteluasi vastaava ohjausobjekti:jos kuormasi muuttuu paljon, nopeuden säätö vähentää usein hukattua energiaa verrattuna pelkkään kuristukseen.
• Vaadi realistinen käyttöikkuna:haluat vakaan toiminnan odotetulla min–max-alueella, ei yhtäkään täydellistä pistettä, joka on olemassa vain esitteessä.
• Vaadi tasapainoa ja mekaanista eheyttä:tärinä ei ole vain "ärsyttävää" - se on laakerin ja akselin käyttöiän tappaja.
• Katso melua järjestelmäongelmaksi:tuulettimen valinta + tulo/poistoolosuhteet + kanavatuet + äänenvaimentimet tarvittaessa.
• Suunnitelma kulutusosille:Varmista, että voit vaihtaa juoksupyörän (tai avainten kulumiselementit) ilman, että työ muuttuu usean päivän seisokkiksi.

Vältä asennus- ja käyttöönottovirheet

Jopa oikea induktiotuuletin voi toimia huonosti, jos asennuksessa ei huomioida ilmavirran perusteita. Nämä ovat kolme virhettä, jotka luovat kalleimmat takaisinkutsut.

1. Huonot tuloolosuhteet:tiukat kyynärpäät tai äkilliset siirtymät suoraan sisääntulossa voivat aiheuttaa epätasaista virtausta, tärinää ja tehokkuuden heikkenemistä.
2. Heikko perusta tai kohdistusvirhe:jos alusta taipuu, tärinä kasvaa ajan myötä ja laakerin käyttöikä romahtaa.
3. Ei suunnitelmaa todellisille käyttöönottotarkastuksille:ei pysty varmistamaan ilmavirtaa, painetta, tärinää ja moottorin kuormitusta useissa toimintapisteissä.

Huoltosuunnittelu, joka suojaa käyttöaikaa

Ostajat eivät yleensä vihaa huoltoa – he vihaavat yllätyshuoltoa. Yksinkertainen, ennustettava suunnitelma vähentää seisokkeja ja pidentää puhaltimen käyttöikä.

Jos kaasusi on hankaavaa tai altis kerrostumille, huoltosuunnitelmaasi tulee sisältää "helpot voitot" suunnitteluvaiheessa: tarkastusovet, turvalliset nostokohdat ja osat, jotka voidaan vaihtaa irrottamatta puolta kanavasta.

Mitä odottaa osaavalta valmistajalta

Tässä vaiheessa kysymys tulee vähemmän "fani vastaan ​​fani" ja enemmän "projektin lopputuloksesta". Valmistajan tulee pystyä opastamaan sinua valinnassa, todentamisessa ja pitkän aikavälin huoltosuunnittelussa.

Hebei Ketong Environmental Protection Equipment Co., Ltd.tukee teollisuuden veto- ja ilmanvaihtoprojekteja joissa todellinen vaatimus on vakaa alipaine ankarissa kaasuolosuhteissa – korkea lämpötila, pöly, syövyttävät komponentit, ja hoitolinjan talletukset. Ostajan kannalta se tarkoittaa:

• Konfiguraatioiden yhteensopivuus:materiaalien valinta ja sisäinen suunnittelusuunta kaasukemian ja kiintoainekuormituksen perusteella.
• Parametrien mukauttaminen:kohdistamalla virtaus/paine todelliseen laiteketjuun yleisten tarrojen sijaan.
• Vahvistamisen ajattelutapa:vahvistaa työpisteitä alueella, jolla todella toimit.
• Palvelun käytännöllisyys:suunniteltu tarkastusta, puhdistusta ja kuluvien osien vaihtoa varten ilman pitkiä seisokkeja.

FAQ

1) Mihin tuuletin tulisi asentaa?
Tyypillisesti alavirtaan pääprosessista ja monista käsittelyvaiheista, jotta se voi vetää kaasua järjestelmän läpi ja pitää ylävirran osissa alipaineen. Tarkka sijainti riippuu lämpötilasta, pölystä ja siitä, aiheuttaako märkäkäsittely saostumia.

2) Mitä tietoja minun on annettava tarkan valinnan tekemiseksi?
Virtausalue, lämpötila-alue, kaasun koostumus, kosteus-/kondensaatioriski, pölykuorma ja järjestelmän kokonaispainehäviö (mukaan lukien se, miten se muuttuu suodattimien kuormituksen myötä). Ilman näitä "valinta" on arvailua.

3) Kuinka vähennän juoksupyörän kulumista pölyisessä käytössä?
Aloita mahdollisuuksien mukaan erottelulla ylävirtaan ja käytä sitten kulumiseen keskittyvää rakennussuuntaa (materiaalit, suojastrategia ja geometria, joka vähentää suoraa hiukkasiskua). Vältä myös tulovirtauksen vääristymiä, jotka heittävät hiukkasia teriin.

4) Miksi tuulettimeni tukkeutuu märkäkäsittelyn tai rikinpoiston jälkeen?
Saostumia muodostuu, kun tahmeita sivutuotteita tai kondensoituvia aineita kerääntyy sisäpinnoille. Tasaisempi sisäinen virtausreitti, tarttumisenestotoimenpiteet ja helppo pääsy puhdistukseen ovat usein tärkeitä näissä linjoissa.

5) Onko ylimitoitus turvallisempaa?
Ei aina. Ylimitoitus voi nostaa energiakustannuksia, lisätä melua ja työntää toimintapisteen epävakaalle alueelle todellisessa järjestelmässäsi. "Turvallinen" tulee oikeasta käyttöpisteen kattavuudesta ja vakaasta ohjausalueesta.

Johtopäätös

Hyvin valittuIndusoitu vetotuuletinei ole vain pyörivä laite, vaan se on koko sinun vakauttajasi savukaasuketju. Kun valintaa ohjaa todellinen virtaus, todellinen painehäviö, todellinen pölykäyttäytyminen ja todellinen kondensaatioriski, saat ennustettavan vedon, vähemmän häiriöitä, pienemmät elinkaarikustannukset ja puhtaamman työmaa.
